CÁCH CẮM CONG NGOÀI THỰC ĐỊA CƠ BẢN
Cách cắm cong ngoài thực địa được người thi công thực hiện đối với đoạn đường quay đầu, cung đường bán nguyệt, đường tròn… Có tác dụng chuyển giao từ đoạn đường này sang đoạn đường khác. Đây là công đoạn quan trọng của ngành xây dựng đường sát.
1. Các bước cơ bản trong cách cắm cong ngoài thực địa
Các bước bố trí điểm cắm cong
Để xác định vị trí cắm cong chính xác, trước tiên người thực hiện cần phải tìm điểm mấu chốt và các điểm chi tiết xung quanh. Điểm mấu chốt thực tế là điểm đầu, điểm cuối và điểm giữa của thực địa. Còn điểm chi tiết phần lớn là nơi những đường thẳng giao nhau, hay còn gọi là cánh tuyến… Sau khi nắm rõ những điểm cần thiết, người thi công sẽ xác định thêm một khoảng cách “k” cách đều trên bán kính thực địa được thi công.
Theo đó, quy trình cắm cong sẽ gồm 3 bước chính sau đây:
-
Cắm cong điểm chính đường cong tròn.
-
Cắm cong điểm chính đường cong chuyển tiếp trên thực địa.
-
Cắm cong chi tiết các điểm nằm trên đường cong tròn và chuyển tiếp.
Xác định điểm chính đường cong tròn
Có hai cách bố trí/cắm cong được ứng dụng phổ biến hiện nay là dùng máy kinh vĩ độ hoặc tìm vị trí N bất kỳ ngắm theo hướng. Với cách tìm điểm N chỉ nên thực hiện với người có kinh nghiệm lâu năm trong ngành. Chính xác nhất vẫn nên dùng dụng cũ xác định tọa độ.
Cách làm:
-
Bước 1: Đặt máy kinh vĩ độ hướng về đỉnh thực địa.
-
Bước 2: Từ điểm này lần lượt xác định x1, x2, x3… dần dần đến hết đoạn đường.
-
Bước 3: Từ các điểm vừa tìm dóng theo chiều cao để tiếp tục tìm ra các điểm 1’, 2’, 3’...
-
Bước 4: Từ các điểm 1’, 2’, 3’... tiếp tục kéo lên cao, tạo thành đường các mặt phẳng vuông và xác định điểm y1, y2, y3…
-
Bước 5: Nối các điểm đầu của đường thẳng y sẽ xác định mặt phẳng đường cong.
Cắm cong điểm chính đường cong chuyển tiếp trên thực địa.
Hầu hết các đoạn đường thông thường hoặc đường ray đều là tập hợp của những đoạn thẳng và cong. Phần bo cong được xem là đoạn đường chuyển tiếp giữa hai đoạn đường thẳng. Vì vậy, giá trị của điểm hướng về tâm cong sẽ tăng thêm vài giá trị (tùy thuộc vào góc bo cong nhỏ hoặc lớn) khi qua đoạn đường chuyển tiếp này.

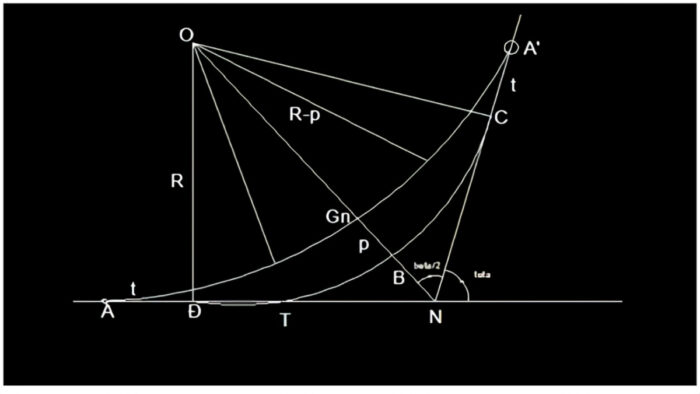

Gọi đoạn đường cong là AA’. Để tính được giá trị này, người thi công cần cộng thêm một giá trị gia tiếp cự vào điểm đầu và điểm cuối của hình tròn.
Cắm cong chi tiết các điểm nằm trên đường cong tròn và chuyển tiếp
Có nhiều cách để xác định được điểm này. Có thể sử dụng máy kinh vĩ tuyến hoặc máy toàn đạc chuyên dụng trong ngành xây dựng.
Dù thực hiện theo phương pháp nào, sau đây là những con số người thực hiện cần phải nắm:
a. Các điểm của đường cong mới
-
Độ dài nửa đường cong: R1=R-p
-
Gọi chiều dài nửa đường cong: K1.
Cách tính điểm K1
b. Tọa độ chi tiết của các điểm trên đường cong mới
Cách tính tọa độ chi tiết
C. Tọa độ chi tiết của các điểm trên đường chuyển tiếp
Đường cong chuyển tiếp và cách tính các tọa độ
Sau khi có toàn bộ các thông số, tiếp đến dùng máy đo đạc thực hiện các phép tính sau:
-
Bước 1: Đưa dữ liệu tọa độ máy trạm vào thiết bị
MENU – F2(Layout) – F3(SKIP) – F1(OCC.PT INPUT) – F3(NEZ) – F1(INPUT) (TỌA ĐỘ) - F4(ENTER) – F1(INPUT) (CHIỀU CAO MÁY) - ấn F4(ENTER).
-
Bước 2: Đưa dữ liệu tọa độ điểm định hướng vào thiết bị
F2(BACKSIGHT) – F3(NE/AZ) - F1(INPUT) (TỌA ĐỘ ĐIỂM ĐỊNH HƯỚNG) - F4(ENTER) - F3(YES).
-
Bước 3: Đưa dữ liệu tọa độ điểm cần bố trí vào thiết bị
F3(LAYOUT) – F3(NEZ) – F1(INPUT) (TỌA ĐỘ ĐIỂM CẦN BỐ TRÍ) - F4(ENTER) –F1(INPUT)(CHIỀU CAO GƯƠNG)(R.HT) - F4(ENTER) – F1(ANGLE) đặt máy ngang khi dHR=0 – F1 ( DIST ) - F4(NEXT). Rồi tiếp tục thực hiện với các điểm khác.
Trên đây là toàn bộ kiến thức về cách cắm cong ngoài thực địa, Hưng Nghiệp Phú hy vọng đã giải đáp các thắc mắc của bạn.
